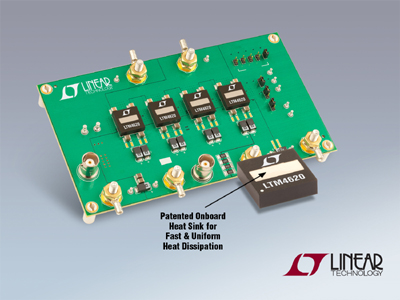

凌力爾特公司 (Linear Technology Corporation) 推出每輸出 13A 的雙輸出或 26A 單輸出 DC/DC 微型模塊 (µModule®) 降壓型穩壓器 LTM4620，當 4 個器件處于均流狀態時，可提供高達 100A 電流。LTM4620 是一款完整的 DC/DC 穩壓器系統，采用 15mm x 15mm x 4.41mm LGA 封裝，包括電感器、功率級和所有控制電路。為實現最佳散熱，已獲專利的頂面散熱器可快速和均勻地去除熱量。在 200LFM 氣流、12VIN 至 1.0VOUT 以及 26A 滿負載 (或每輸出 13A) 情況下，LTM4620 的內部溫度上升至比環境溫度高 60ºC。在給封裝頂面增加一個外部散熱器和處于 200LFM 氣流情況下，溫升僅為 40ºC。

LTM4620 設計為將 5V 至 12V 輸入轉換至大功率、低電壓負載點系統軌 (例如 2.5V 到低至 0.6V)。準確的基準和內部遠端檢測放大器隨電壓、負載和溫度變化時可保證 ±1.5% 的準確輸出調節。負載端的電壓檢測可以補償由 PCB 走線阻抗引起的壓降。LTM4620 具備卓越的散熱、小幅的溫升、可擴展和大輸出功率能力、小占板面積以及扁平封裝，使系統設計師能更加密集地為電路板布局。應用包括 ATCA 和 microTCA 系統等 Mezzanine 電路板、面向先進處理器的負載點調節、ASIC 和最近推出的 28nm FPGA 以及高速 SERDES。

LTM4620 具備快速短路保護，所采用的電流折返技術使 IOUT 降至最低，在保護負載和上游電源的同時，還防止了 µModule 穩壓器過熱。一旦消除了短路故障，LTM4620 就恢復運行。LTM4620 的兩路輸出以 180º 反相工作，可最大限度地降低輸出紋波 (當輸出均流時) 和輸入紋波，從而能使用更少數量和更小體積的電容器。就 100A 設計而言，4 個 LTM4620 器件可準確地均流，并以 90º 相差運行。

LTM4620 的額定工作溫度范圍為 -40ºC 至 125ºC。千片批購價為每片 29.99 美元。

集成散熱器的 DC/DC µModule 降壓型穩壓器提供高達 26A 電流

性能概要：LTM4620

• 雙路 13A 或單路 26A 輸出
• 多個 LTM4620 實現多相均流以提供高達 100A 電流
• 寬輸入電壓范圍：4.5V 至 16V
• 輸出電壓范圍：0.6V 至 2.5V
• ±1.5% 的最大總 DC 輸出誤差
• 差分遠端檢測放大器
• 電流模式控制 / 快速瞬態響應
• 過流折返保護和輸出過壓保護
• 可調、可同步的開關頻率
• 內部溫度檢測二極管輸出
• 扁平 (15mm x 15mm x 4.41mm) LGA 封裝
