電容三點式振蕩器即考畢茲振蕩器是自激振蕩器的一種。圖中的L、C1、C2組成諧振回路，作為晶體管放大器的負載阻抗。反饋信號從電容器C2兩端取得，送回放大器的基極b上，而且也是將LC回路的三個端點分別與晶體管的三個電極相連，故將這種電路成為電容三點式振蕩器。由串聯電容與電感回路及正反饋放大器組成。因振蕩回路兩串聯電容的三個端點與振蕩管三個管腳分別相接而得名。
振蕩頻率為     這種電路的優點是輸出波形好、振蕩頻率可達100兆赫以上。缺點是調節頻率時需同時調CC1、CC2不方便。適宜于作固定的振蕩器。

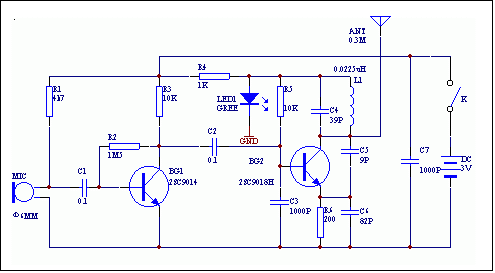

以下為一可靠實用的無線話筒的電路圖:     BG1組成的放大電路把來自小型電容話筒檢測到的微弱聲音信號進行放大，達到一定的幅度后送到BG2組成的電容三點式振蕩器對BG2產生的載波信號進行調制，最終從天線輸出。電路采用二極管穩壓技術，能使電
